پیش پلیمرهای پلی اورتان TDI عملکرد مکانیکی و مقاومت شیمیایی عالی در کاربردهای مختلف دارند.

پیش پلیمرهای پلی یورتان TDI از واکنش جزئی TDI با انواع مختلف پلی ال ها (مانند پلی استر یا پلی اتر پلی ال) تشکیل می شوند و در نتیجه محصولی با مقدار مشخصی از ایزوسیانات آزاد (NCO) تولید می شود. این امکان اتصال متقابل یا واکنش های بیشتر در طول پردازش بعدی را فراهم می کند. پیش پلیمرهای TDI معمولاً به صورت مایع یا چسبناک هستند و خواص فیزیکی خاص آنها به محتوای NCO و نوع پلی ال مورد استفاده بستگی دارد.

خصوصیات

1. واکنش پذیری بالا: گروه های ایزوسیانات در پیش پلیمرهای TDI می توانند با آب، الکل ها و سایر مواد شیمیایی واکنش دهند و شبکه پلی اورتان را تشکیل دهند.
2. مقاومت در برابر سایش و الاستیسیته عالی: پلی یورتان مبتنی بر TDI دارای مقاومت در برابر سایش، استحکام پارگی و کشسانی فوق العاده ای است که آن را برای کاربردهای مکانیکی بسیار مناسب می کند.
3. سختی قابل تنظیم: با تنظیم محتوای NCO در پیش پلیمر و نوع پلی ال واکنش داده شده، سختی محصول نهایی و سایر خواص مکانیکی را می توان تنظیم کرد.
4. مقاومت شیمیایی: پلی اورتان مبتنی بر TDI مقاومت خوبی در برابر روغن ها، سوخت ها و مواد شیمیایی مختلف از خود نشان می دهد.

خواص

نه	1	2	3	4	5	6	7	8	9	10	11
تایپ کنید	سیستم پلی استر/TDI					سیستم پلی اتر/TDI			سیستم PTMEG/TDI
مدل	BQ8341	BQ8026	BQ8315	BQ8035	BQ8317	BQ8308	BQ8311	BQ8306	BQ8319	BQ8235	1260
محتوای NCO٪	2.1±0.2	2.6±0.2	3.0±0.2	3.5±0.2	5.0±0.2	4.5±0.2	6.5±0.2	3.0±0.2	3.0±0.2	3.5±0.2	6.0±0.2
حالت ماده در 20 درجه	خاک سفید	خاک سفید	خاک سفید	خاک سفید	خاک سفید	مایع شفاف بی رنگ	مایع شفاف بی رنگ	مایع شفاف بی رنگ	جامد مومی سفید	جامد مومی سفید	جامد مومی سفید
سخت کننده	موکا	موکا	موکا	MOCA	موکا	موکا	موکا	موکا	موکا	موکا	موکا
100 گرم دوز عامل پخت پیش پلیمری (گرم)	6.2	7.7	8.8	10.3	14.8	13.3	19.2	8.8	8.8	10.3	17.7
دمای اختلاط پیش پلیمر / عامل پخت (درجه)	85/120	85/120	85/120	80/120	80/120	80/120	75/120	80/120	80/120	80/120	75/120
ویسکوزیته در 85 درجه (mpa·s)	3000	2600	2000	1600	1100	350	270	350	1200	800	500
زمان ژل (دقیقه)	13-18	13-17	12-16	10-15	6-10	12	8	6-10	12-17	11-15	7-10
زمان پس از پخت (100 درجه در ساعت)	16	16	16	16	16	16	16	16	16	16	16
سختی (ساحل A)	70±2	75±2	80±2	87±2	94±2	85±2	95±2	73±2	80±2	85±2	95±2
استحکام کششی (mpa)	42	43	45	46	47	25	35	8	28	32	45
تنش مدول 100% (MPa)	2.5	3.5	3.7	4.1	8	6	10	2	5	6	11
تنش مدول 300% (MPa)	4	5.5	7	8	16	10	16	5	8	10	23
ازدیاد طول در هنگام شکست (%)	850	720	680	660	500	500	380	650	580	550	400
قدرت پارگی زاویه راست (kN/m)	50	58	72	80	105	60	95	45	63	70	110
قدرت پارگی شلوار (kN/m)	18	22	32	40	46	18	25	12	20	25	35
برگشت (%)	43	40	38	35	32	27	22	48	55	50	43
چگالی در 25 درجه (g/cm3)	1.2	1.23	1.25	1.25	1.25	1.1	1.18	1.08	1.08	1.1	1.13
سایش DIN (mm3)	50	48	45	43	45	120	110	130	45	44	44

کاربرد

پیش پلی اورتان TDI به طور گسترده در بسیاری از زمینه های صنعتی استفاده می شود:

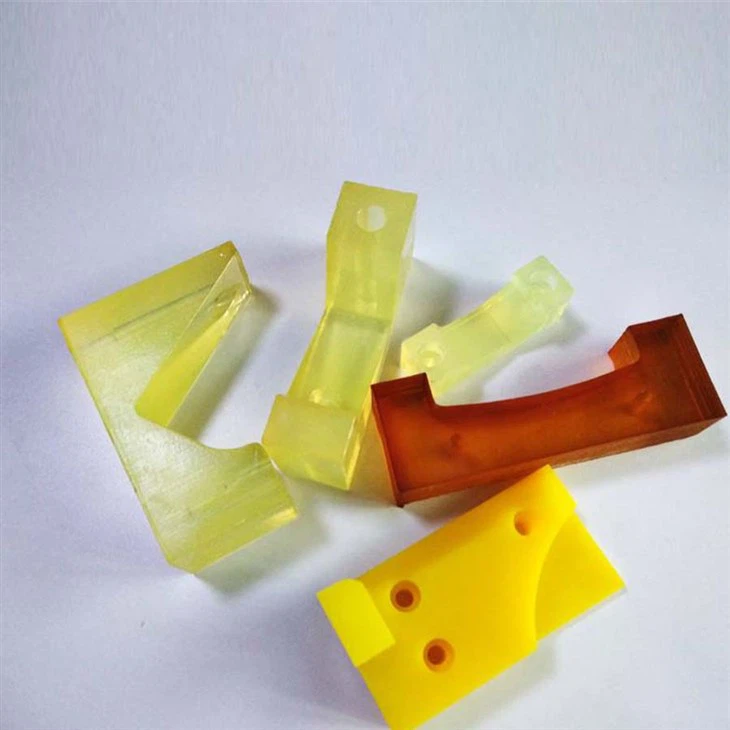

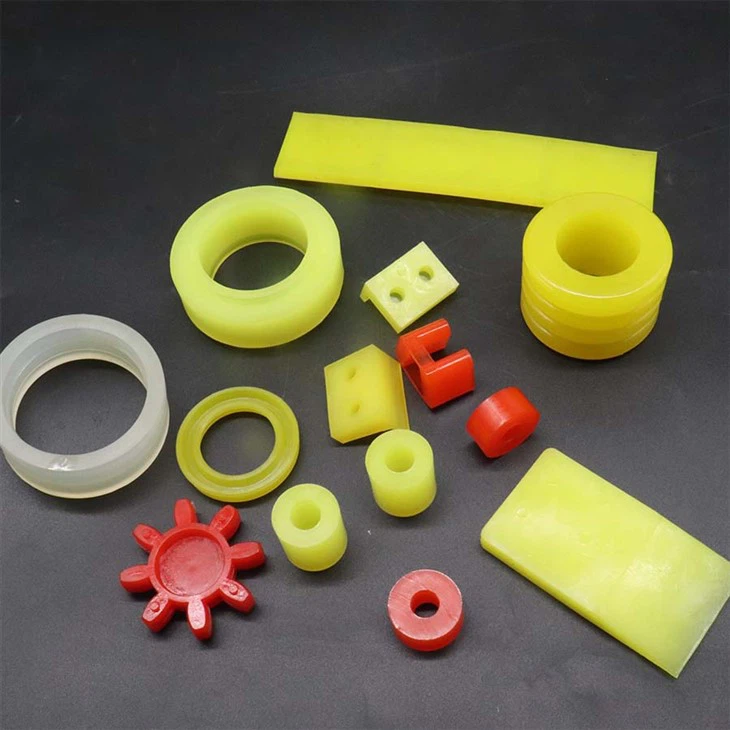

1. الاستومرها: پیش پلیمرهای TDI اغلب در تولید الاستومرهای پلی یورتان مانند غلتک های صنعتی، تسمه نقاله و ضربه گیرها استفاده می شود که در آنها مقاومت به سایش بالا و خواص مکانیکی قوی مورد نیاز است.

2. پوشش ها و چسب ها: پیش پلیمرهای پلی اورتان TDI معمولاً به عنوان ماده پایه در پوشش ها و چسب های صنعتی، به ویژه در مناطقی که نیاز به مقاومت شیمیایی و مقاومت در برابر سایش دارند، استفاده می شود. آنها برای پوشش و چسباندن فلزات، چوب، پلاستیک و سایر مواد مناسب هستند.

3. درزگیرها: پیش پلیمرهای TDI اغلب در فرمولاسیون های درزگیر پلی یورتان استفاده می شود که برای کاربردهای ساختمانی، خودروسازی و سایر زمینه هایی که مقاومت در برابر آب و هوا و خواص آب بندی آن حیاتی است، ایده آل است.

4. مواد کفش: به دلیل مقاومت در برابر سایش و خاصیت ارتجاعی، پیش پلیمرهای TDI اغلب در مواد زیره کفش، به ویژه در کفش های ورزشی با کارایی بالا استفاده می شود.

5. فوم ها: در حالی که پیش پلیمرهای MDI (متیلن دی فنیل دی ایزوسیانات) بیشتر در مواد فوم انعطاف پذیر استفاده می شود، پیش پلیمرهای TDI نیز در تولید برخی از محصولات فوم با چگالی بالا، به ویژه در برخی کاربردهای فوم سفت و سخت استفاده می شود.
